 [ 18 Beiträge ]  Gehe zu Seite 1, 2
Autor Nachricht
 Betreff des Beitrags: Wickelsinn bei Verlängerungsspulen
Hallo zusammen,
ich habe neulich im Internet einen selbstgebauten, stark verkürzten Dipol gesehen, bei dem am Speisepunkt jeweils eine Spule eingebaut war, die unmittelbar am Speisepunkt anfing. Das heisst, die beiden Spulen befanden sich zwar in Verlängerung zueinander, aber denoch so dicht zusammen, dass sich die Feldlinien gegenseitig beinflussen müssen.

Wie wickelt man also in so einem Fall die Spulen? Gleichsinnig, also vom einen Schenkel kommend zum anderen gehend immer in die selbe Richtung, oder eben gegensinnig?

Oder soll man hier dem Problem dahingehend aus dem Weg gehen, dass man die Spulen erst 10cm nach dem Speisepunkt anfangen lässt?




 Betreff des Beitrags: Re: Wickelsinn bei Verlängerungsspulen
Also ich würde meinen, die Spulen hätten die beste Wirkung oder die höchste Induktivität, würden also eine tiefere Resonanz der Antenne bewirken, wenn der Wickelsinn bei beiden Spulen gleichsinnig wäre. Die gegensinnige Wicklung würde die Resonanz der Antenne erhöhen, und das Wickeln der Spulen auf Abstand ebenfalls.

Aber ich habe so eine Antenne mit Spule noch nie benötigt und mache mir auch weiter keine Gedanken darüber.




 Betreff des Beitrags: Re: Wickelsinn bei Verlängerungsspulen
Erst einmal - ich habe keine (theoretische) Ahnung--- aber bevor ich mir das Gehirn verzwirne: kannst Du die nicht befestigungs-seitig getrennt so aufbauen, daß Du später testen kannst ?? D.h. beide gleich wickeln und später eine umdrehen oder in gleicher Richtung lassen, je nachdem ???

73 Peter




 Betreff des Beitrags: Re: Wickelsinn bei Verlängerungsspulen
[quote]beide gleich wickeln und später eine umdrehen[/quote]Dadurch ändert sich aber der Wickelsinn nicht.

73 Werner




 Betreff des Beitrags: Re: Wickelsinn bei Verlängerungsspulen
Hab jetzt etwas gefunden, da ist es entscheident, ob gleichsinnig oder gegensinnig. Allerdings keine ordentliche Erklärung dazu. Von daher müsste es eine bevorzugte Art geben, die man nehmen sollte.




 Betreff des Beitrags: Re: Wickelsinn bei Verlängerungsspulen

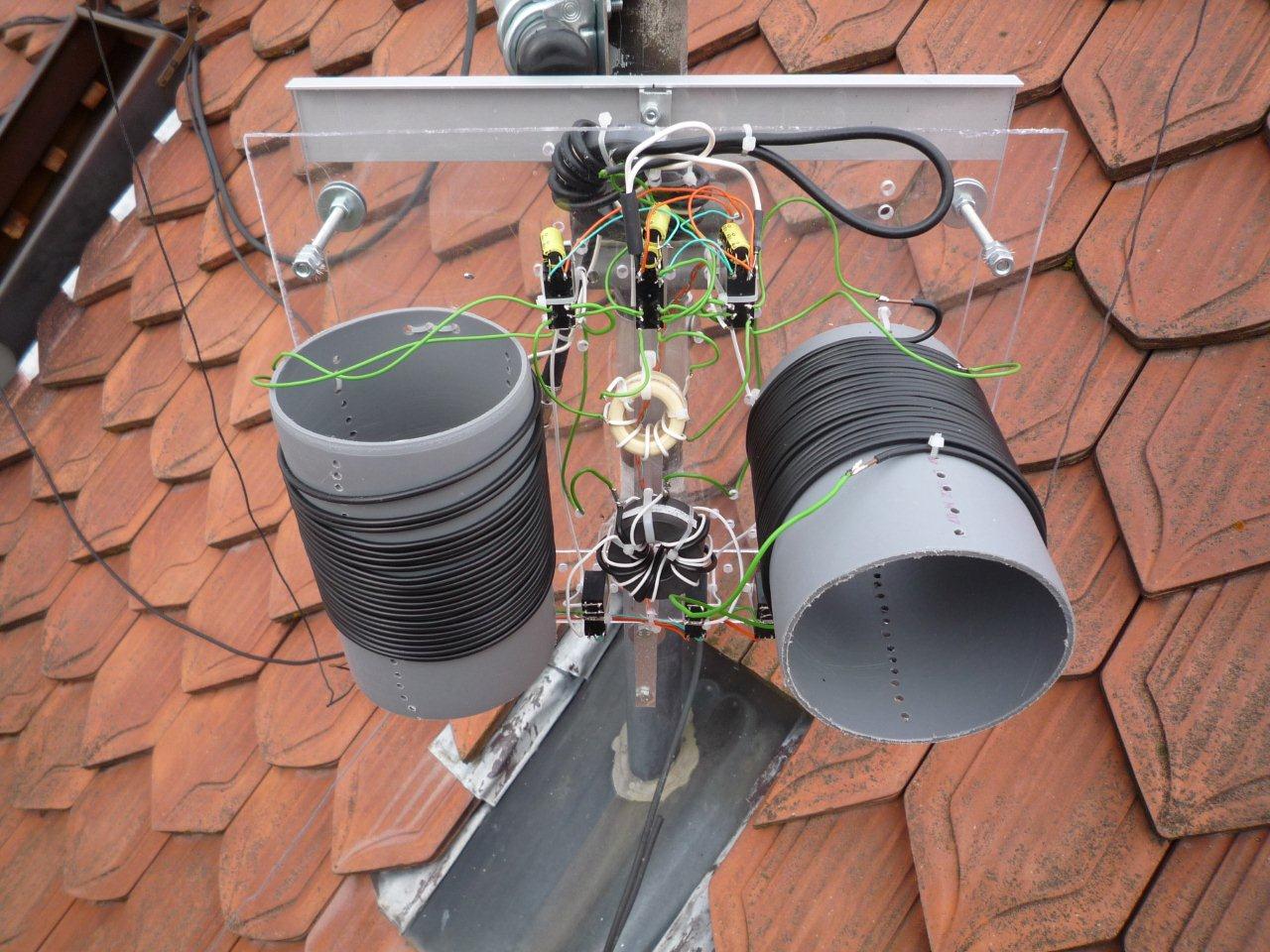

Die beiden Spulen 90° verdreht anordnen, dann gibt es kaum Kopplung.
https://s3.amazonaws.com/files.qrz.com/ ... 040904.jpg

73, Peter - HB9PJT




 Betreff des Beitrags: Re: Wickelsinn bei Verlängerungsspulen
Hi,
eigentlich sagt man ja wegen Wirkungsgrad die Verlängerungsspule auf 1/3 der Dipolhälfte machen. Dann sind die eh weit genug voneinader entfernt.

Ansonsten mit PVC Rohren und Bananensteckern erst mal ausprobieren.

73 de DL3FOX Uwe




 Betreff des Beitrags: Re: Wickelsinn bei Verlängerungsspulen
Hallo HB9-Peter,
Das dürfte wahrscheinlich die beste Lösung sein, um eine Beeinflussung aus dem Wege zu gehen.

Uwe, das Ausprobieren werde ich wahrscheinlich machen müssen.

Zur Aufklärung, worum es sich dreht:

Ich habe diese Antenne gefunden, den KGD:
http://www.qrpforum.de/index.php?page=D ... a&dataID=9

Wenn man so liest, ist der Nachbau kein all zu großer Aufwand. Allerdings findet man auch in einem Forum dazu eine sehr lange Diskussion, bei der sich gerade über die Problematik unterhalten wurde, was den Wickelsinn der beiden Spulen betrifft. In der Tat war es dort bei einem OM so, dass er die Antenne mit gleichsinnigem Wickelschema nicht wirklich zum funktionieren brachte, jedoch die Variante mit gegensinnigen Wickelschema schon.

Dass es zwischen beiden Varianten durch die Beeinflussung Unterschiede geben muss ist klar, aber dass der Unterschied so groß sein soll, dass es mit der einen Lösung grundlegend gehen soll und mit der anderen nicht, das ist das, was mich verwundert.




 Betreff des Beitrags: Re: Wickelsinn bei Verlängerungsspulen
Hallo Stefan,
der KGD ist entgegengesetzt gewickelt, sonst funktioniert der nicht. Ich hatte das ins QRP-Forum eingestellt, da das PDF weg war:
http://www.qrpforum.de/index.php?page=D ... af7d93f20f (>Datenbank->Antennen) 8)

73
Gerhard




 Betreff des Beitrags: Re: Wickelsinn bei Verlängerungsspulen
Genau, Gerhard, ist auf diversen Seiten zu finden. Aber warum funktioniert die Antenne nicht oder nicht richtig, wenn die Spulen gleichsinnige Wicklung haben? Da muss es doch einen erklärbaren Grund für geben. Das ist, was mich beschäftigt.




 Betreff des Beitrags: Re: Wickelsinn bei Verlängerungsspulen
[quote]Genau, Gerhard, ist auf diversen Seiten zu finden. Aber warum funktioniert die Antenne nicht oder nicht richtig, wenn die Spulen gleichsinnige Wicklung haben? Da muss es doch einen erklärbaren Grund für geben. Das ist, was mich beschäftigt.[/quote]

Hallo Stefan,
die Phasen müssen auf einem Dipol um 180° im Speisepunkt gedreht sein. Die gegensinnige Wicklung unterdrückt die Beeinflussung der Spulen und sorgt für die Verlängerung des zu K_urz G_eratenen D_ipols.

73
Gerhard




 Betreff des Beitrags: Re: Wickelsinn bei Verlängerungsspulen
Das sagt man so, stimmt aber nicht. Bei einem Dipol spielt es keine Rolle für den Wirkungsgrad, wo die Spulen angeordnet sind. Nur bei einer Vertikalantenne, welche mit einem Erdpfahl geerdet ist, ist es sinnvoll, die Spule erhöht anzuordnen, damit der Erdverlust kleiner ist.

Das alles lässt sich mit einer Antennenberechnungssoftware leicht ermitteln.

73, Peter - HB9PJT

[quote]eigentlich sagt man ja wegen Wirkungsgrad die Verlängerungsspule auf 1/3 der Dipolhälfte machen.[/quote]




 Betreff des Beitrags: Re: Wickelsinn bei Verlängerungsspulen
[quote]Das sagt man so, stimmt aber nicht. Bei einem Dipol spielt es keine Rolle für den Wirkungsgrad, wo die Spulen angeordnet sind. Nur bei einer Vertikalantenne, welche mit einem Erdpfahl geerdet ist, ist es sinnvoll, die Spule erhöht anzuordnen, damit der Erdverlust kleiner ist.

Das alles lässt sich mit einer Antennenberechnungssoftware leicht ermitteln.
[quote]eigentlich sagt man ja wegen Wirkungsgrad die Verlängerungsspule auf 1/3 der Dipolhälfte machen.[/quote][/quote]

Hallo Peter,
wenn die Spulen nebeneinander sind koppeln sie und deshalb gab es Probleme mit "funktioniert" gar nicht. Bei einer gegensinnigen Wicklungsrichtung hebt sich die Verkoppelung auf, die Phasen stimmen aber es ist auch noch ein Kondensator erforderlich, wegen dem zu hohen L-Anteil.

73
Gerhard




 Betreff des Beitrags: Re: Wickelsinn bei Verlängerungsspulen
[quote][quote]Genau, Gerhard, ist auf diversen Seiten zu finden. Aber warum funktioniert die Antenne nicht oder nicht richtig, wenn die Spulen gleichsinnige Wicklung haben? Da muss es doch einen erklärbaren Grund für geben. Das ist, was mich beschäftigt.[/quote]

Hallo Stefan,
die Phasen müssen auf einem Dipol um 180° im Speisepunkt gedreht sein. Die gegensinnige Wicklung unterdrückt die Beeinflussung der Spulen und sorgt für die Verlängerung des zu K_urz G_eratenen D_ipols.

73
Gerhard[/quote]

Danke Gerhard, so betrachtet gibt das einen Sinn! Ich werde mich mal an so einem Dipol versuchen etwas damit herumprobieren.




 Betreff des Beitrags: Re: Wickelsinn bei Verlängerungsspulen
Gerhatd, diese Aussage bezieht sich auf den Antennenwirkungsgrad und nicht auf die Spulenkoppel-Problematik. Da gibt es in vielen Antennenschriften den Hinweis, dass die Spule im oberen Strahlerbereich anzuordnen sei, da nur der Strom strahle. Das ist aber nicht so und kann einfach ermittelt werden mit einer Antennenberechnungssoftware.

Die Kopplung der Verlängerungsspule besteht natürlich als Problem. Man kann aber die beiden Spulen 90° zueinander verdrehen oder Induktivitäten auf Ringkerne verwenden.

73, Peter - HB9PJT

[quote]wenn die Spulen nebeneinander sind koppeln sie und deshalb gab es Probleme mit "funktioniert" gar nicht. Bei einer gegensinnigen Wicklungsrichtung hebt sich die Verkoppelung auf, die Phasen stimmen aber es ist auch noch ein Kondensator erforderlich, wegen dem zu hohen L-Anteil.[/quote]
